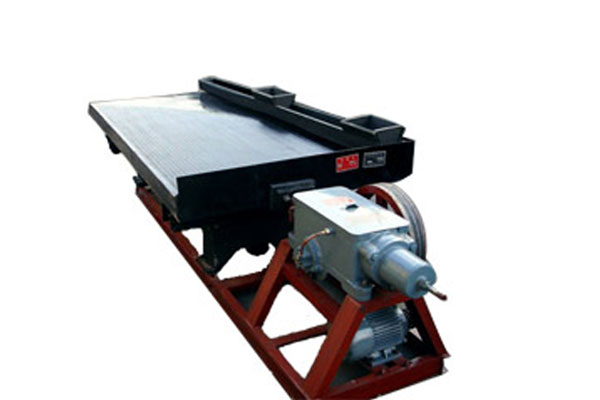

- 摇床是重力选矿的主要设备之一,容易操作,能一次产出高品位精矿、次精矿、中矿及尾矿多种产品,是重要矿砂选别设备。广泛用于选别钨、锡、铌及其它稀有金属和贵金属矿。也可用于选矿、锰矿石和煤等。摇床在重力矿中具有富矿比高,选别效率高,看管容易,便于调节,能一次得到最终精矿和最终尾矿等特点。摇床用于选别细粒物料的重力选矿设备,广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。
更多产品信息请查看:颚式破碎机 BF型浮选机
性能稳定,选矿效率高、平稳、噪音小、使用维修方便。
摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向。往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之上、下 运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。
摇床主要由床面、床头、溜动设备三大部分组成。床面由床架部分和给矿槽等部分组成。床面分有粗砂床面和刻槽床面。根据选矿粒度和浓度的不同选择适当的床面。床面支撑在溜动设备上,由床头的床面挂钩链接床面,在床头的推动下使床面往复运动进行选矿。床头系采用偏心轴带动偏心滚轮来推动摇杆支臂,例摇杆支臂叉推动联接丁头螺杆,因而使螺杆往复运动。床头润滑轴承系采用ZQSN5—5—5材料作为滑动轴承,具有噪音小转动灵活等特点。溜动设备主要用来调节选矿设备所需要坡度,利用手轮调节斜度托板,使床面产生坡度。
名 称
单 位
粗砂摇床
细砂摇床
矿泥摇床
台面尺寸
长度
MM
4450
4450
4450
传动端宽
MM
1855
1855
1855
精矿端宽
MM
1546
1546
1546
给矿粒度
MM
≤2
≤0.5
≤0.15
给矿量
T/d
30-60
10-20
15-25
给矿浓度
%
25-30
20-25
15-25
行程
MM
16-22
11-16
8-16
频率
F
15-48
48-53
50-57
台面清洗水量
T/d
80-150
30-60
10-17
横向坡度
度
2.5-4.5
1.5-3.5
1-2
纵向坡度
%
1.4
0.92
----
台面尖灭角
度
32-42
40
42
选矿面积
----
7.6
7.6
7.6
台面长度比
----
2.6
2.6
2.6
电机功率
KW
1.1
1.1
1.1
说明:我公司产品技术参数不断更新中,若有更改不再通知,以亲自咨询技术参数为准!
